RB系列Master-Port作用(舊版OS v6.41rc1以前)

(目前新版自v6.41rc1以後已經不用Master-Port的方式,已全部改由Bridge方式設定橋接)

如果你是新版的系統,請直接忽略這篇文章.

這篇是解釋RB系列路由器網口內的Master-Port作用

(舊版OS v6.41rc1以前)

Master-Port 這裡的作用是硬體橋接,直接由switch晶片內做橋接,而不需要靠RouterOS的軟體橋接功能.

RouterOS的軟體橋接會消耗本身的cpu資源.

如果你eth2~eth5要彼此隔離的話,就不可以用Master-Port,必須改用軟體橋接(bridge)方式去做.

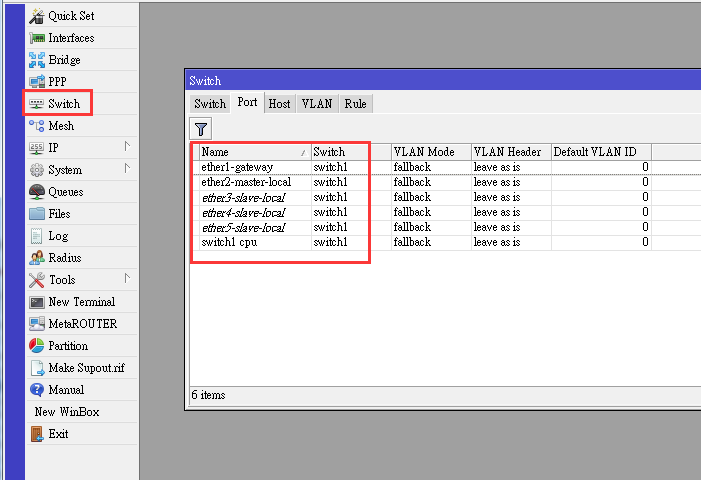

底下這張圖是RB系列5個網口的路由器













ether1-gateway  這是指WAN口 (對外)

ether2-master-local  這是指LAN口 (對內)

ether3-slave-local  這是硬體橋接到Eth2

ether4-slave-local  這是硬體橋接到Eth2

ether5-slave-local  這是硬體橋接到Eth2

上面的Eth3-Eth5   硬體橋接到Eth2,所以第2-3-4-5口就變成為同一個switch.如下圖.

這種硬體橋接的功能需要RB機器內有switch晶片才有支援.如下圖.

(CCR跟X86這些機器就不具備硬體橋接Master-Port功能)

如果你有二路WAN,那就必須對Eth2-Eth5 重新規劃Master-Port橋接方式.

這時候重設Master-Port時需特別小心,因為原廠出貨時預設的eth2是配區網ip 192.168.88.1

如果你把eth2跟192.168.88.1的關係解除的話,那你會無法從lan端連進去RB路由器.

解除的方法如下

假設要把eth5解除Master-Port,如下圖操作.
