RB450Gx4 四核心ARM高性能路由器

MikroTik 2018年6月上市最新款的四核芯

ARM IPQ-4019 性能超強CPU

比第一代的RB450G性能高出五倍以上

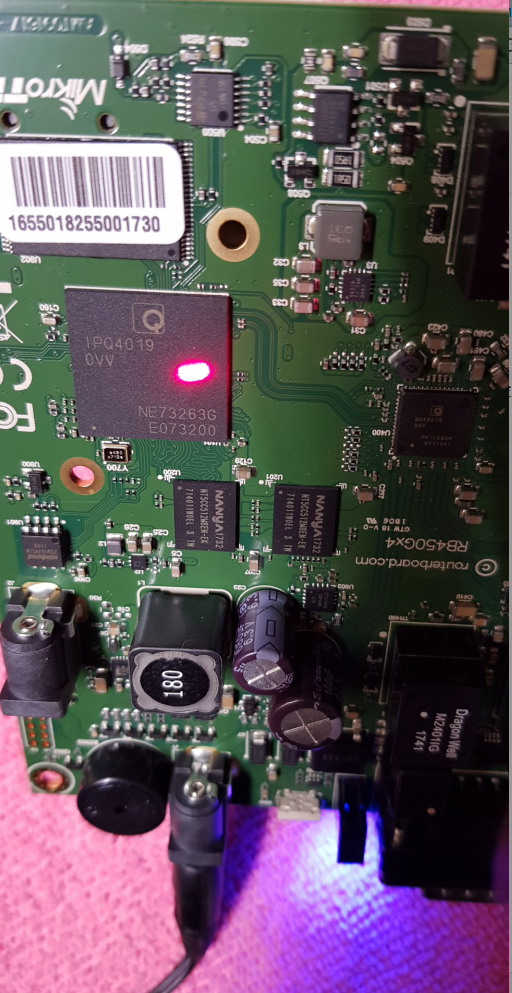

新款CPU溫度超低免散熱片設計,性能超強!







新款IPQ-4019 CPU溫度超低免散熱片設計,性能超強!

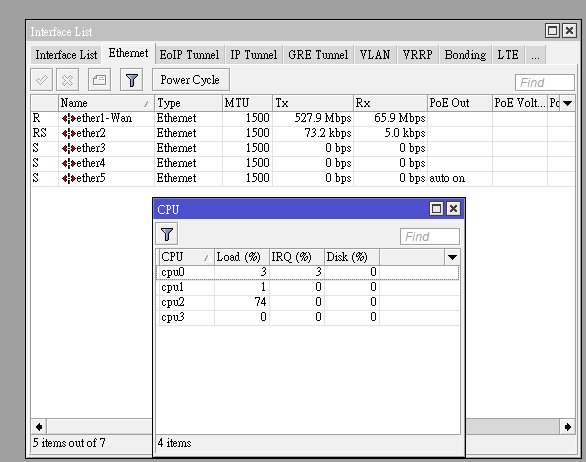

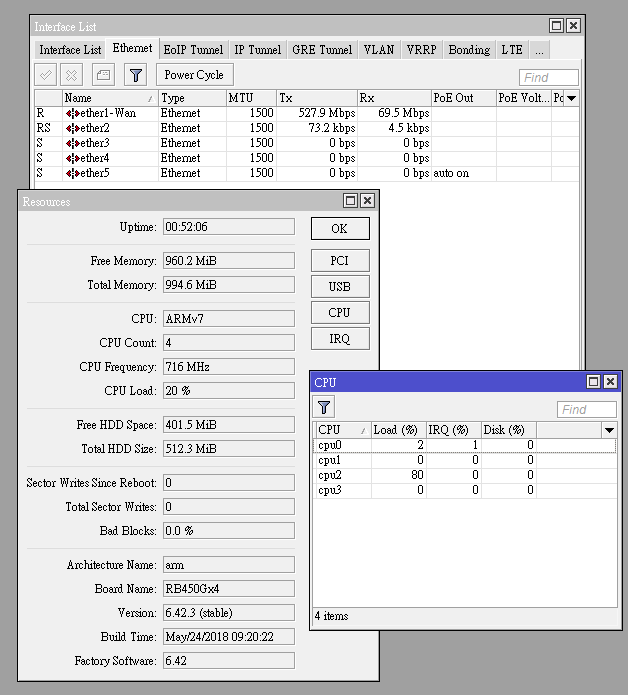

RB450Gx4 NAT效能高達1G以上

(跑中華電信1G寬頻輕輕鬆鬆)







新款RB450Gx4 第五口支援POE輸出(PASSIVE規格)

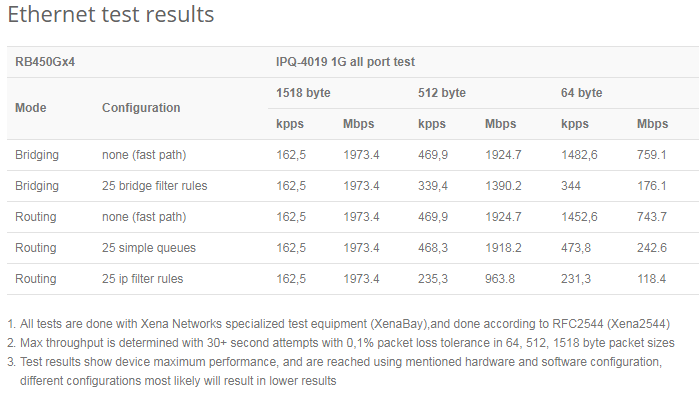

官方性能測試參考

具備ipsec硬體加速功能

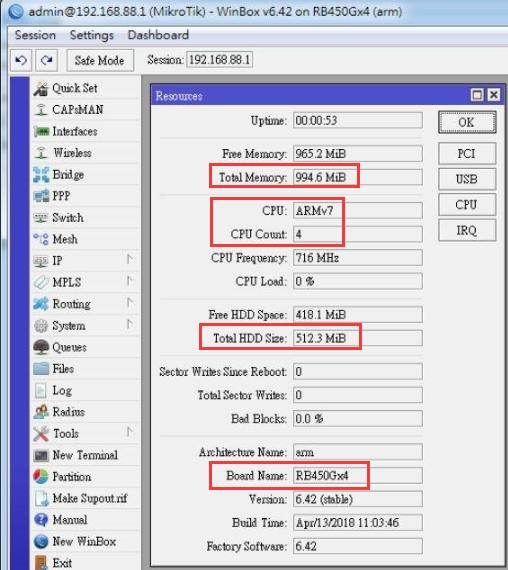

硬體規格如下

產品型號:RB450Gx4

結構:ARM 32bit

CPU:IPQ-4019

CPU核心:4

CPU速度:716 MHz

外殼尺寸:寬131mm(含RS232突出物) x 深100 mm x 厚27 mm(不含腳墊)

授權級別:License 5

作業系統:RouterOS

記憶體:1 GB

儲存大小:512 MB

儲存類型:NAND

工作溫度:-40°C .. +70°C



發表於 RouterOS | 6 則迴響

hAP ac² 四核心ARM高性能無線路由器

型號:RBD52G-5HacD2HnD-TC

Specifications

Details
Product code RBD52G-5HacD2HnD-TC
Architecture ARM 32bit
CPU IPQ-4018
CPU core count 4
CPU nominal frequency 716 MHz
Dimensions 34 x 119 x 98mm
License level 4
Operating System RouterOS
Size of RAM 128 MB
Storage size 16 MB
Storage type FLASH
Tested ambient temperature -40°C to 50°C

Powering

Details
PoE in Passive PoE
PoE in input Voltage 18-28 V
Number of DC inputs 2 (DC jack, PoE-IN)
DC jack input Voltage 12-30 V
Max power consumption 21 W
Max power consumption without attachments 16 W

Wireless

Details
Wireless 2.4 GHz number of chains 2
Wireless 2.4 GHz Max data rate 300 Mbit/s
Wireless 2.4 GHz standards 802.11b/g/n
AC speed AC1200
Antenna gain dBi for 2.4 GHz 2.5
Wireless 2.4 GHz chip model IPQ-4018
Wireless 5 GHz number of chains 2
Wireless 5 GHz Max data rate 867 Mbit/s
Wireless 5 GHz standards 802.11a/n/ac
Antenna gain dBi for 5 GHz 2.5
Wireless 5 GHz chip model IPQ-4018

Ethernet

Details
10/100/1000 Ethernet ports 5

Peripherals

Details
Number of USB ports 1
USB Power Reset Yes
USB slot type USB type A
Max USB current (A) 1

背面散熱片溫度



RB450Gx4 NAT效能高達1G以上

(跑中華電信1G寬頻輕輕鬆鬆)

關閉fasttrack-connection性能加速測試

官方性能測試參考

具備ipsec硬體加速功能

發表於 RouterOS | 發表迴響

hEX S RB760iGS





發表於 RouterOS | 發表迴響

小孩上網時間控制 Kid-control

從V6.42版起,MikroTik RouterOS開始多了這個 Kid-control 小孩上網時間控制選單,

可以省略自己從防火牆裡面去手動設定,使用上將方便許多。

目前Kid-control版本比較陽春,以後應該會再增加比較多的設定細節.

官方WIKI



設定的方式很簡單,看圖設定即可。

底下填入的這些時間是表示允許的,

在這些允許以外的時間將自動被封鎖。

底下這張圖片官方預設的防火牆fasttrack-connection要記得關閉才能正常運作



規則運行時(在允許的時間之外)

防火牆裡面會自動新增底下這二條防火牆規則進去。



發表於 RouterOS | 發表迴響

fasttrack-connection

從v6.29rc9開始,原廠增加了 FastTrack這個功能。

可以讓現有的路由器NAT性能提高20%上下。

但是啟用這個功能後,會對防火牆或是qos限速造成設定失敗,

如果你有以上的需求,必須把fasttrack-connection給停用.

(目前大部分機器原廠出貨都有預設加入這條設定)

關閉方式如下圖

發表於 RouterOS | 發表迴響

寬頻浮動或固定ip端口映射(port mapping)

因為太簡單,請看圖操作即可.



設定完成之後如果測試不能使用,

(測試時不要在路由器底下測試,可能會有NAT Loopback問題,建議用手機開4G測試)

因為原廠預設防火牆有阻擋,因此必須到防火牆頁面設定放行端口.

如何設定防火牆放行端口

發表於 RouterOS | 2 則迴響

pppoe端口映射(port mapping)

因為太簡單,請看圖操作即可.

設定完成之後如果測試不能使用,

(測試時不要在路由器底下測試,可能會有NAT Loopback問題,建議用手機開4G測試)

因為原廠預設防火牆有阻擋,因此必須到防火牆頁面設定放行端口.

如何設定防火牆放行端口

發表於 RouterOS | 發表迴響

有線電視寬頻自動獲取ip設定

因為太簡單,請看圖操作即可.

底下為成功獲取到ip的畫面.

如果你的有線電視寬頻數據機不是橋接模式的話,獲取到的ip就會是像底下這張圖虛擬的ip一樣(192.168.xxx.xxx).

如果需要公網ip,你必須致電府上的isp要求將寬頻數據機改為橋接模式.



發表於 RouterOS | 發表迴響

如何還原成出廠值(不是出貨設定值)

因為太簡單,請看圖操作即可.

如果是登入不進去Winbox,就只能靠硬體重置.

發表於 RouterOS | 發表迴響

如何重置路由器

如果你忘了路由器登入密碼,或是路由器帳密設的太簡單被駭,

這時候只能透過重置路由器來重設成出廠值。

如果連重置也不行,最後一步只能靠重新安裝系統OS來還原(NETINSTALL)


如何重置路由器!(重置後內部資料夾文件不會遺失)

先把變壓器斷電,
接著壓著RESET按鈕不要放開,然後插電大概五秒等到燈號閃爍馬上放開

如果不行,就重覆幾次看看,可能是壓的時間點沒有抓好(改成3秒4秒6秒多試幾次試試)。

重置完後,登入ip位置為192.168.88.1
登入帳號admin 密碼空白

有些型號或是某些OS版本重置後路由器會完全沒有設定也沒有IP,這時只能用WINBOX透過macaddress方式連進去,然後從選單那邊再重置一次才會變成原廠的出廠設定.

重置後如果電腦沒有自動獲取到192.168.88網段ip的話,
就必須手動設定你自己的電腦網卡為192.168.88網段才能登入。

重設成功之後,首先把預設管理員帳號admin改掉(不要用admin),密碼也不要太簡單。

否則網路上無時無刻都有軟體在自動收集全世界的肉雞,

萬一被拍狼拿去當跳板衍生的法律問題可能會很嚴重。

案例很多1     案例很多2

余老師 RouterOS入門到精通
