光纖冷接子實做測試

光纖冷接子實做測試

給想要自己布放少量光纜但沒融接機融接的人參考.

需要的工具

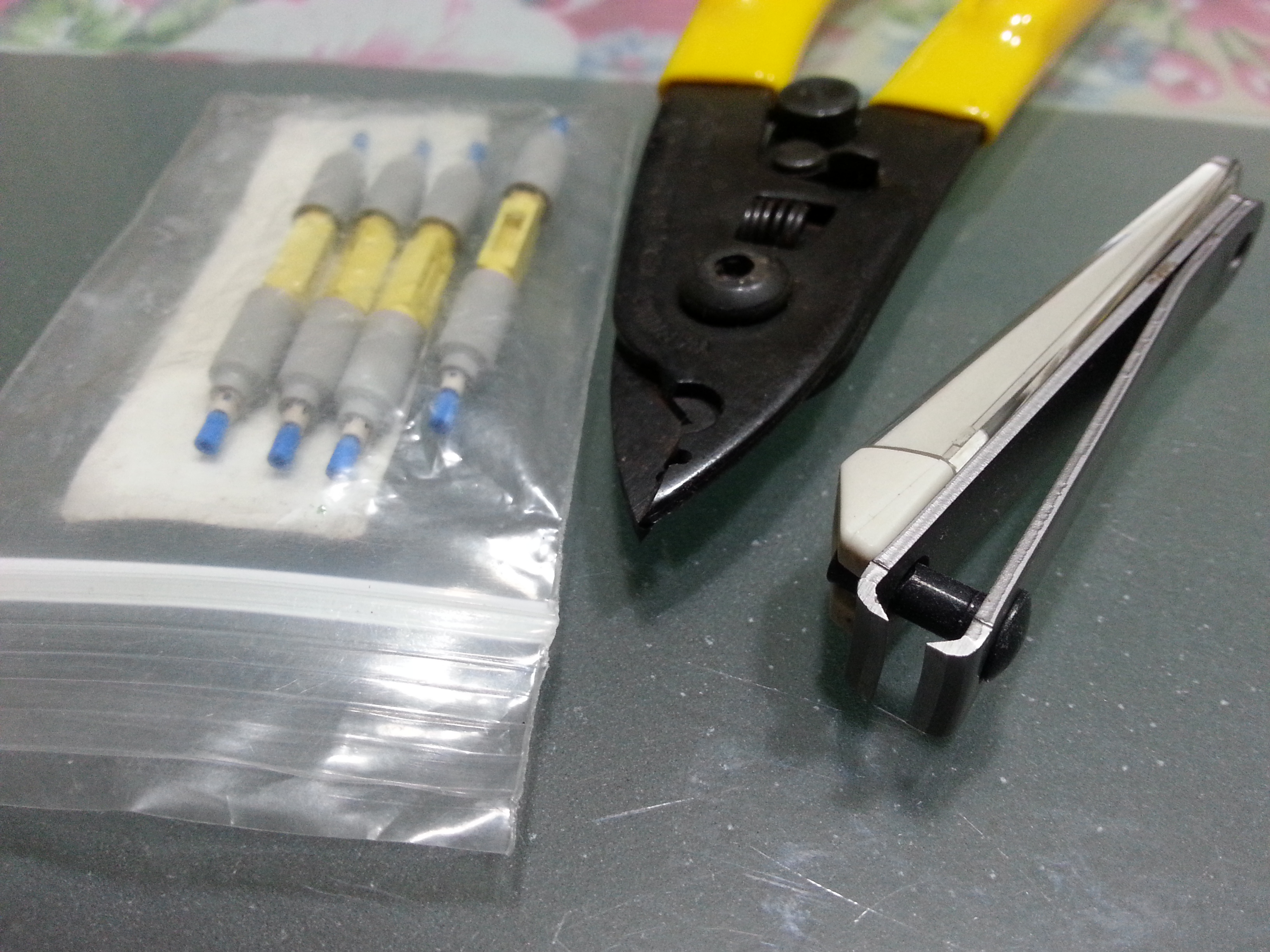

1.光纖剝線鉗(米勒鉗).
2.光纖冷接子.
3.光功率計(用來驗證用).
4.光纖切割刀（哥哥我手邊沒有切割刀,只好拿指甲剪將就著用）

以下開始,

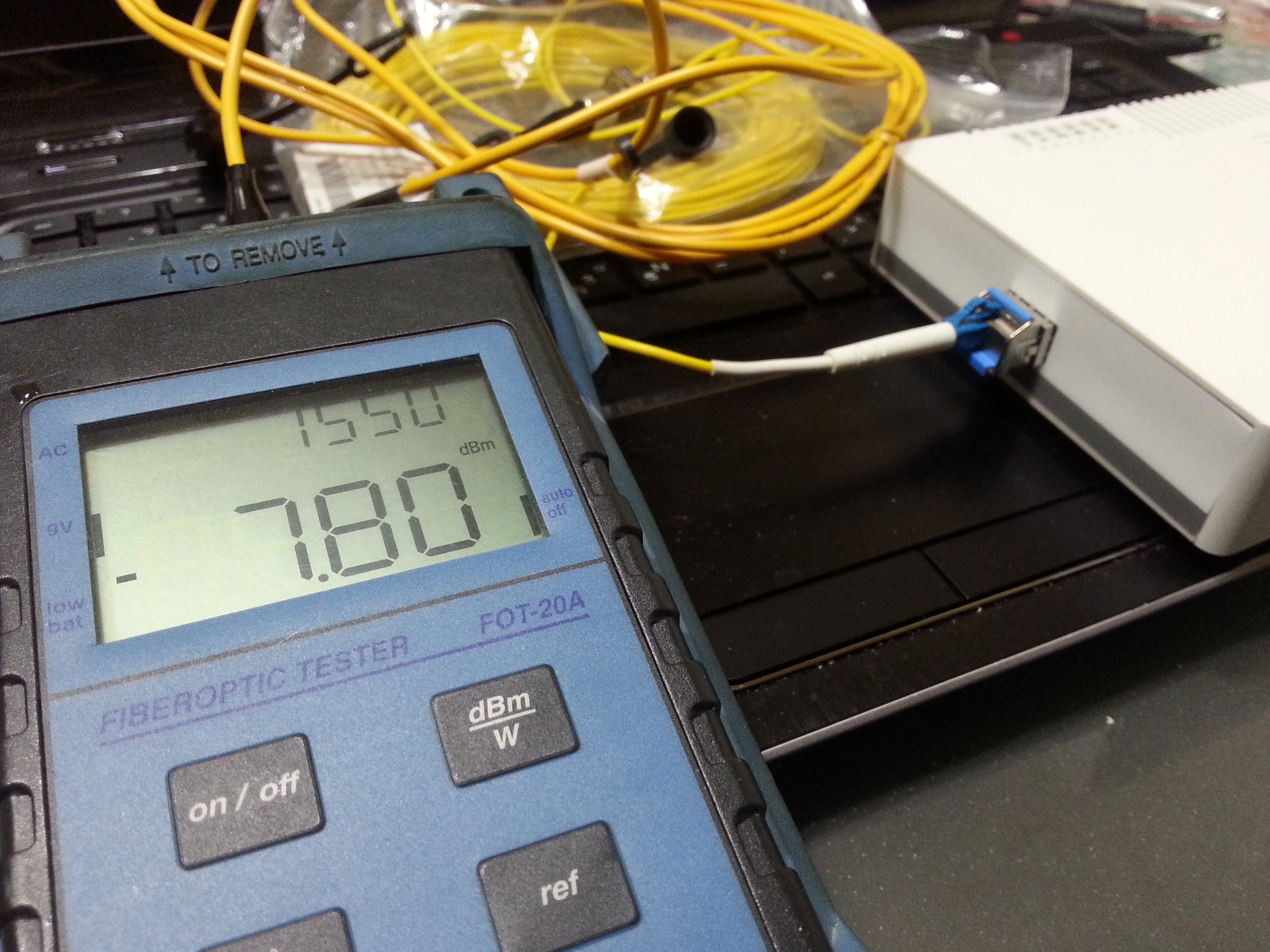

先用光纖跳接線先確認未施工前的光源強度（-7.8dbm）

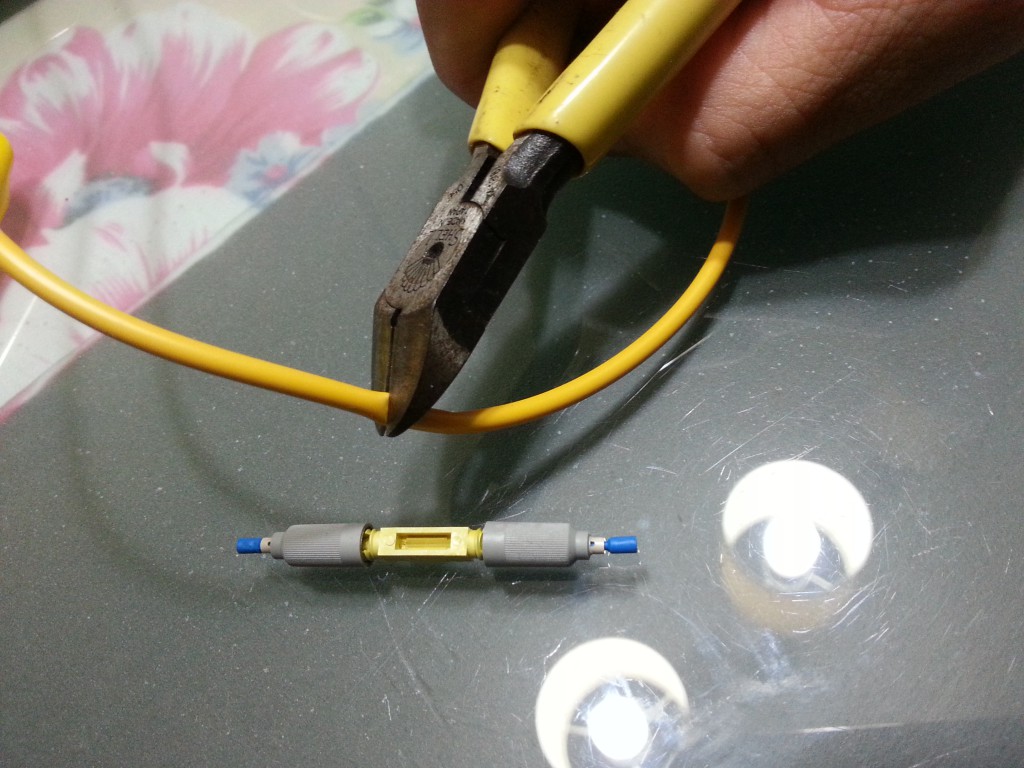

拿一條光纖跳接線剪斷來實作冷接子,跟光纜接續是一樣意思.

用光纖剝線鉗(米勒鉗)先把黃色外皮去掉.

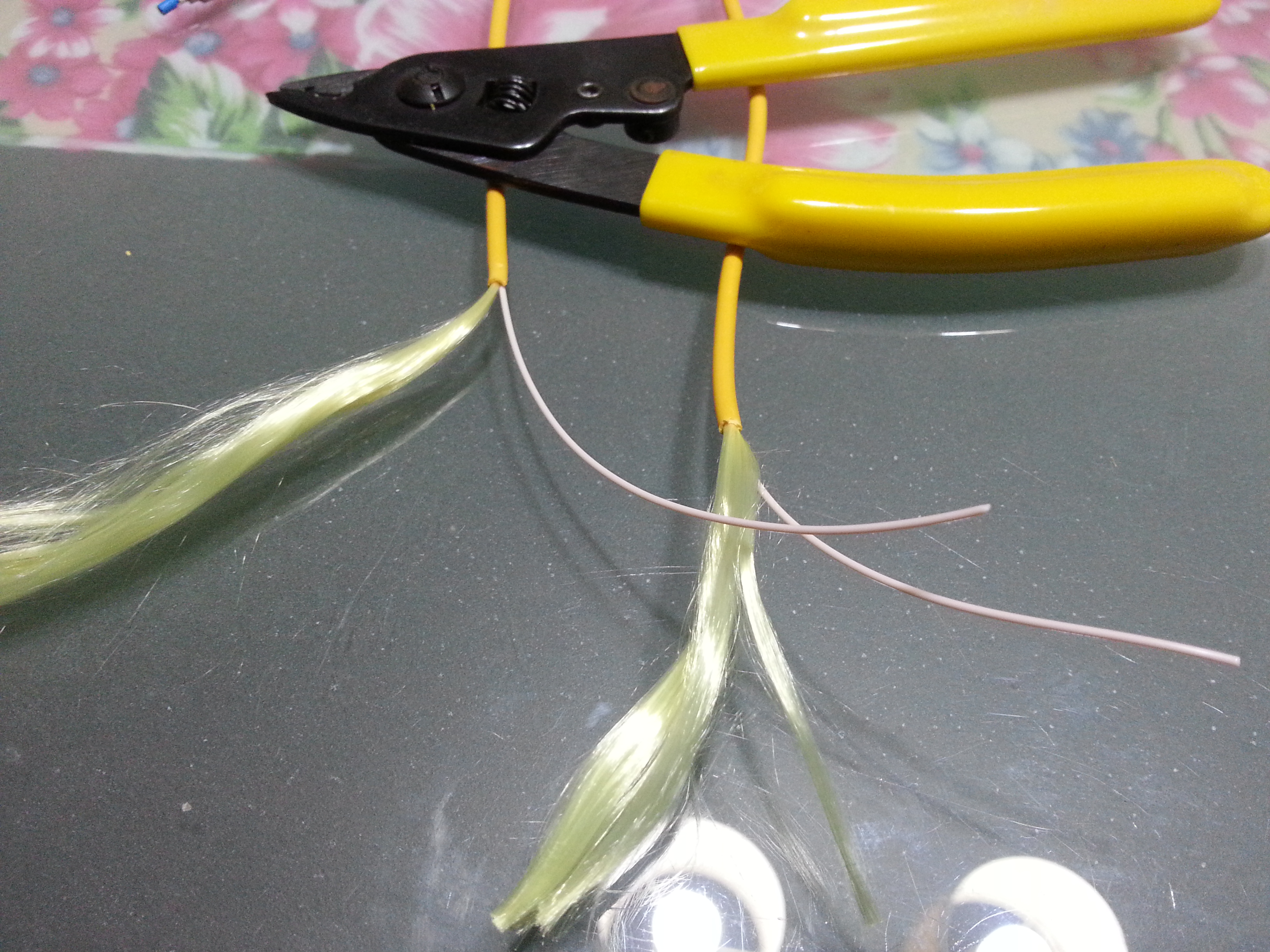

白色的保護去除後才是光纖絲,如下圖.

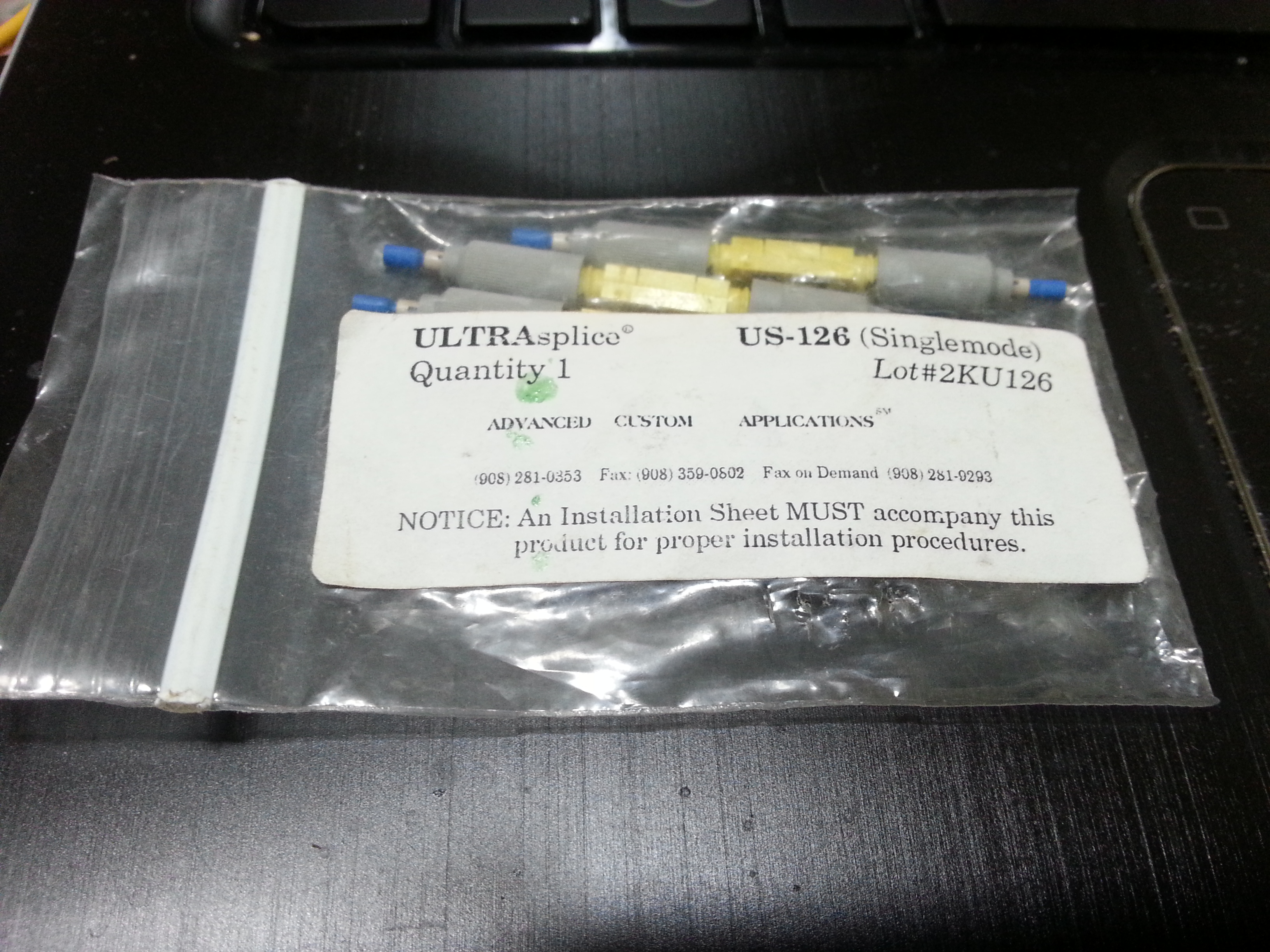

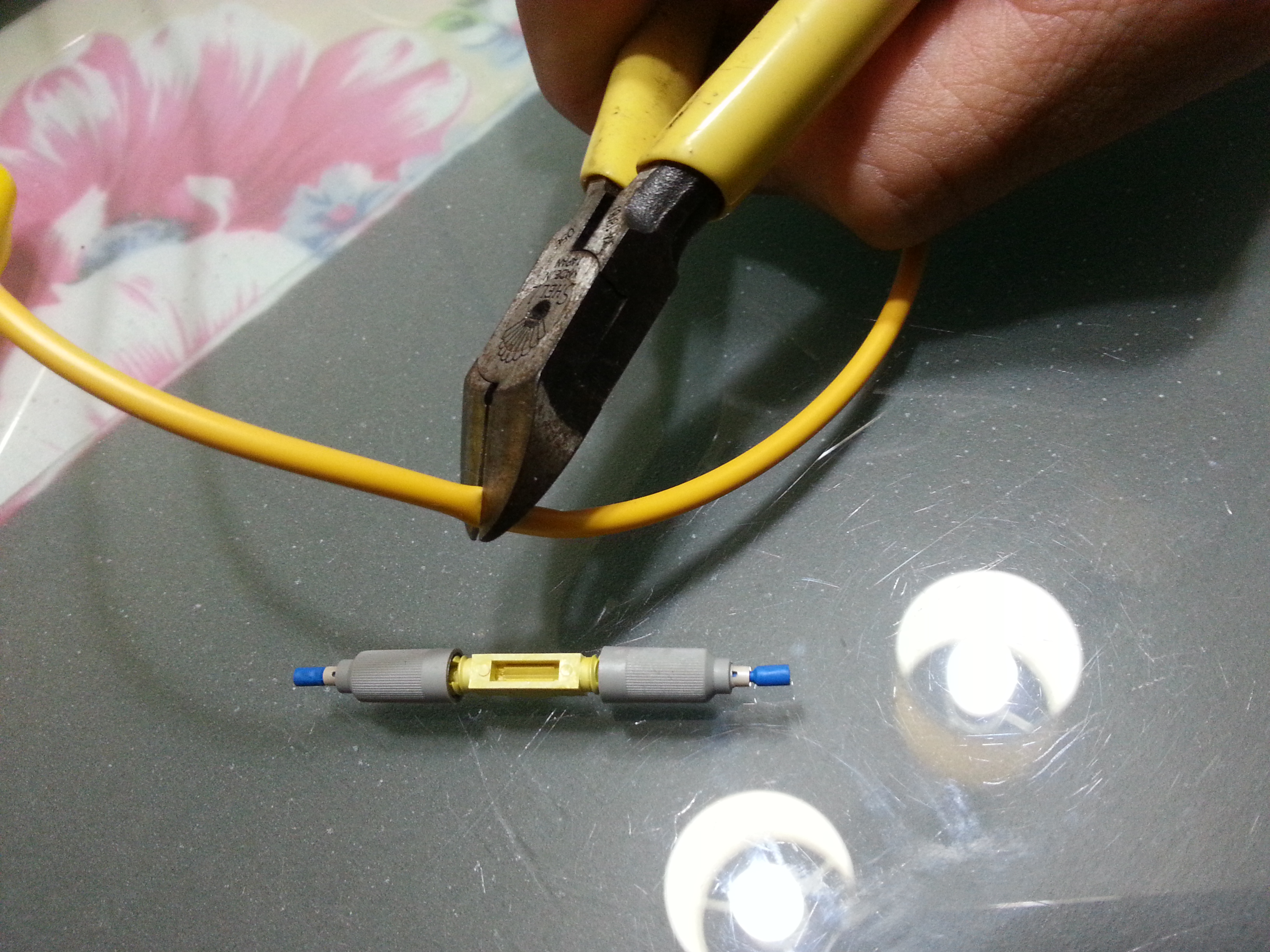

今天的主角,冷接子

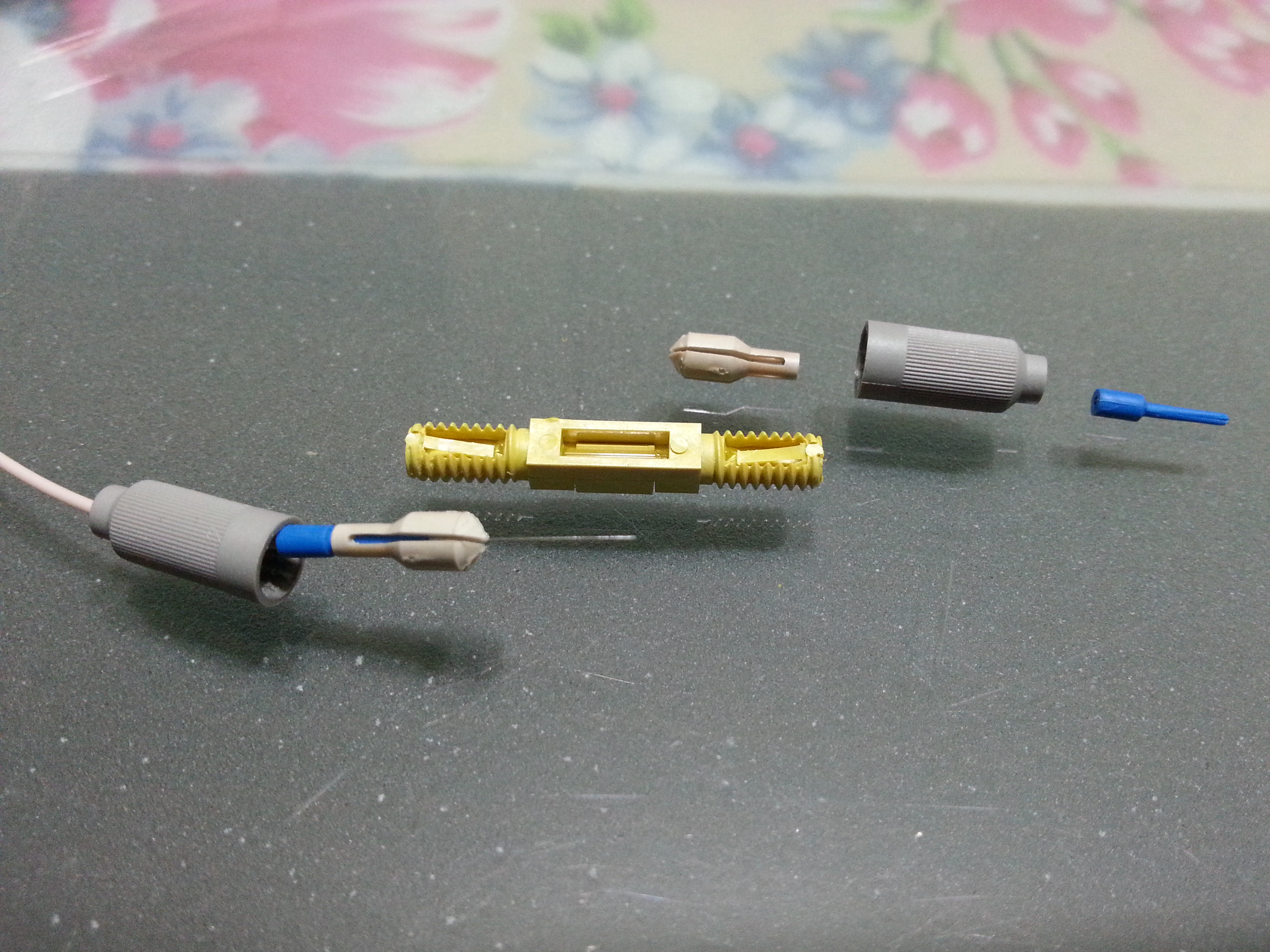

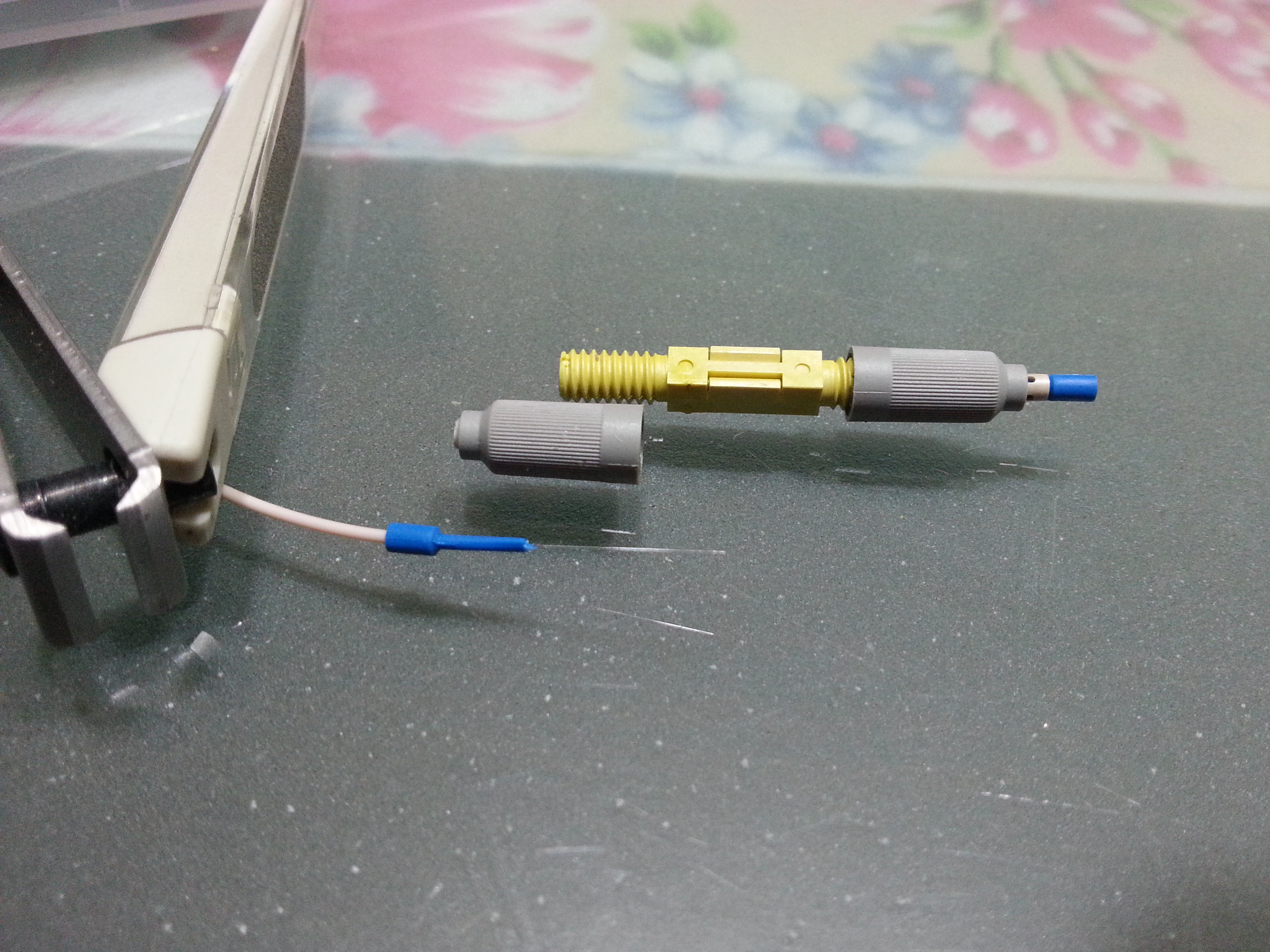

冷接子的內部構造

在做冷接的時候是不需要拆開冷接子的

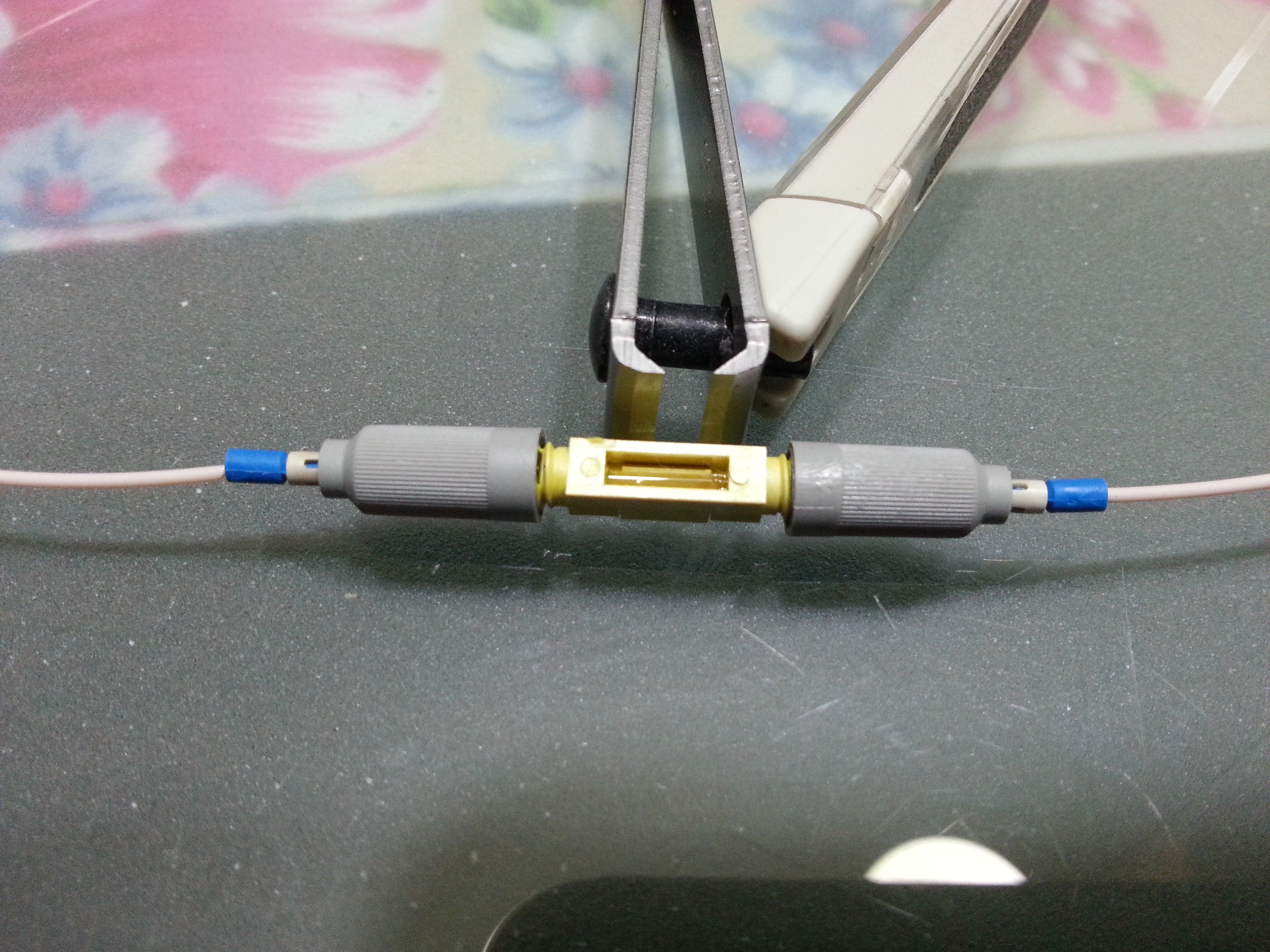

如下圖直接把光纖絲從二側穿進去即可（需先將光纖絲剪成合適的長度）

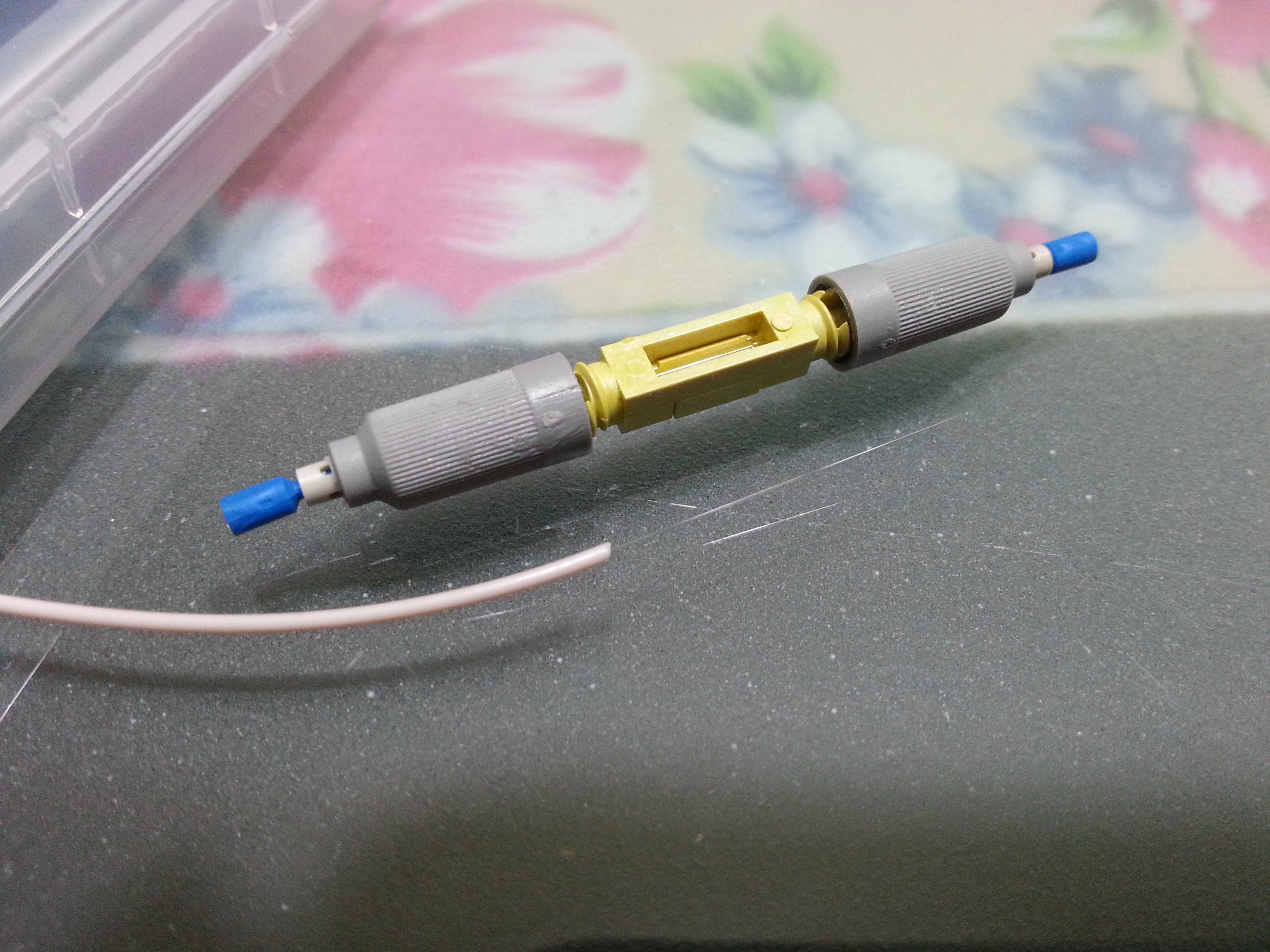

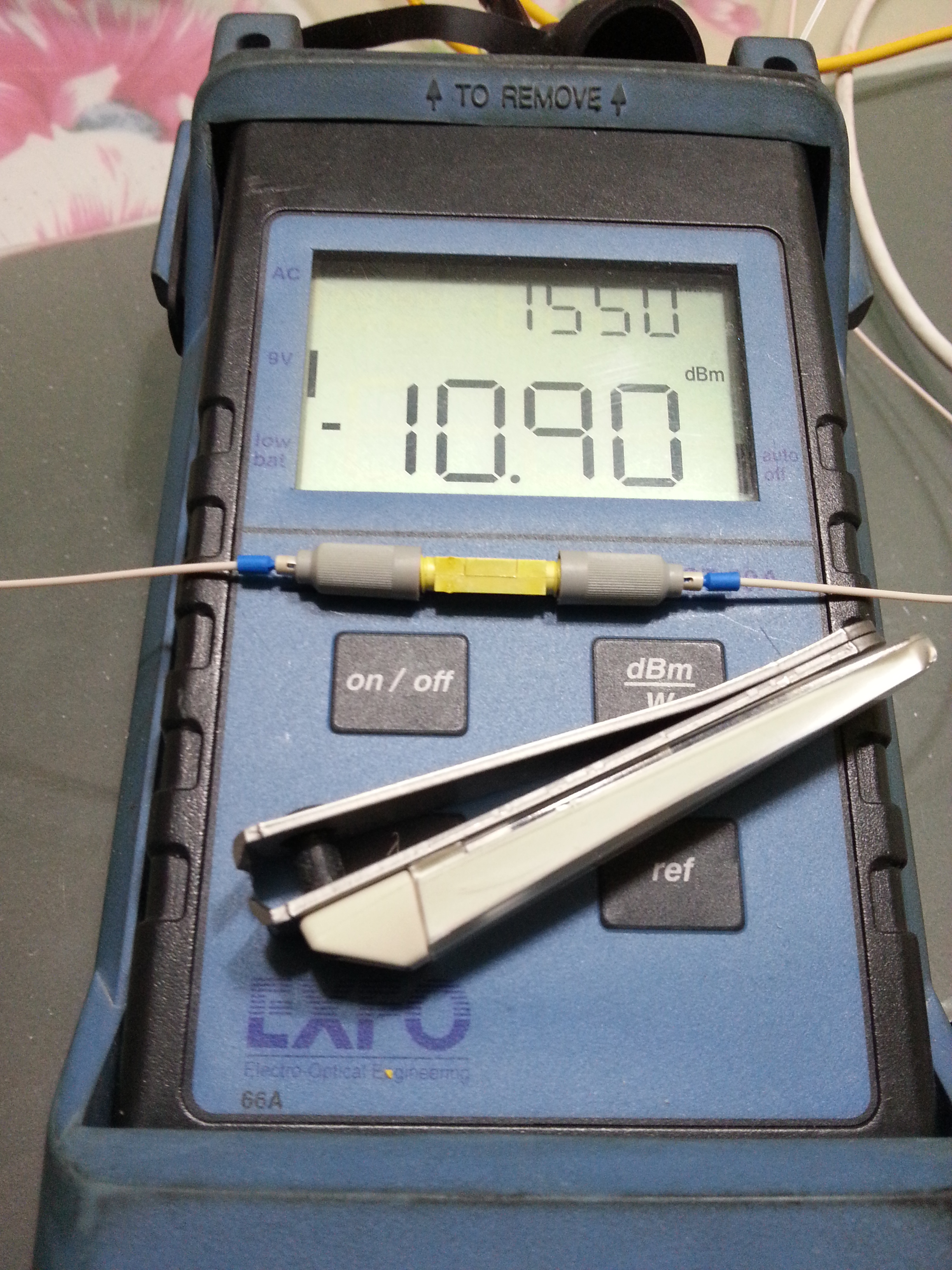

冷接完成,用光功率計測試冷接總共損失了3.1dbm

10.9dbm – 7.8dbm ＝ 3.1dbm

由於光纖是玻璃做成的,用指甲剪對光纖絲剪斷會使光纖切面碎劣,
使得二頭的光纖在冷接時會無法對準造成損失過大甚至完全不通.

專用的切割刀切出來的切面最漂亮,效果最好,不過這東西好貴.
淘寶有賣一種叫做切割筆的東西,不過這東西沒實際用過,不知道效果如何.

漂亮的光纖切面如下圖

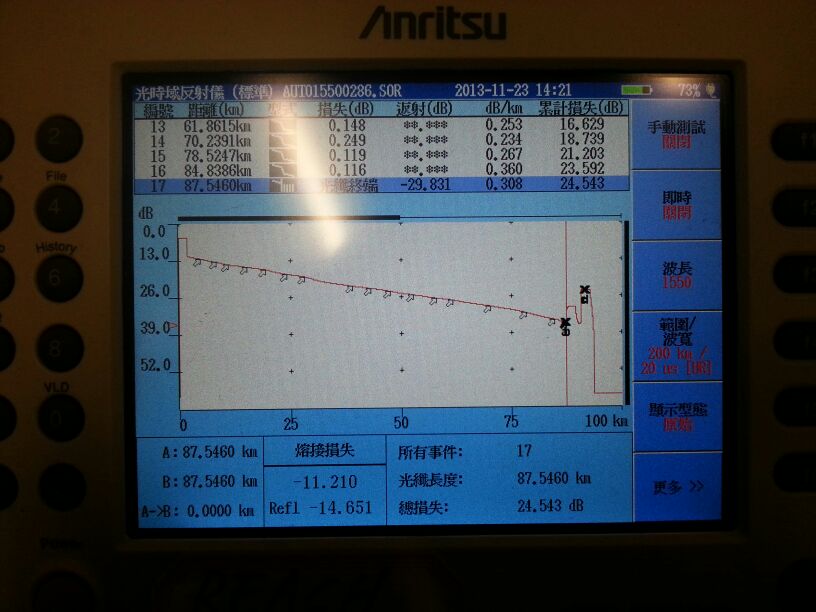

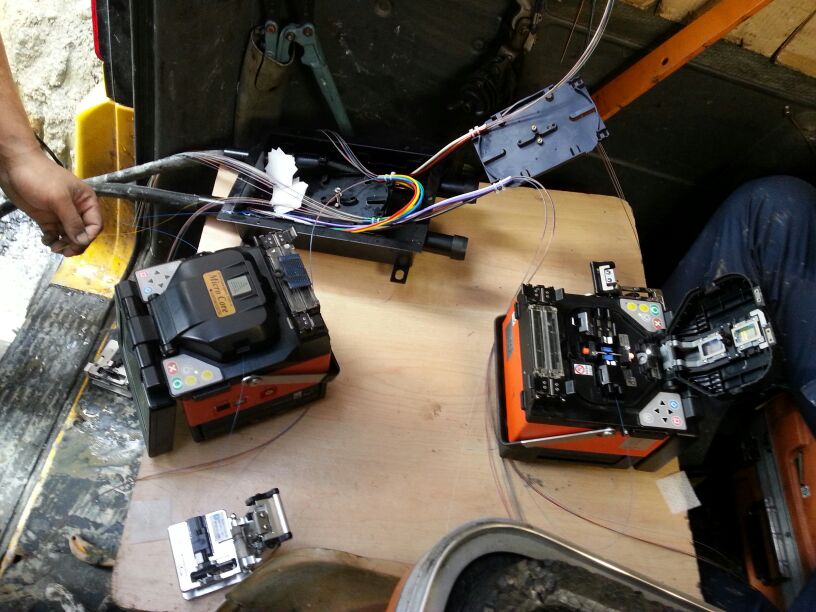

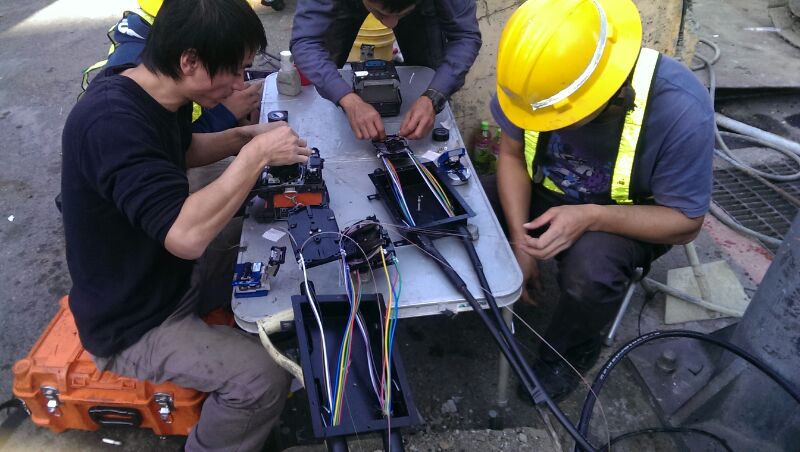

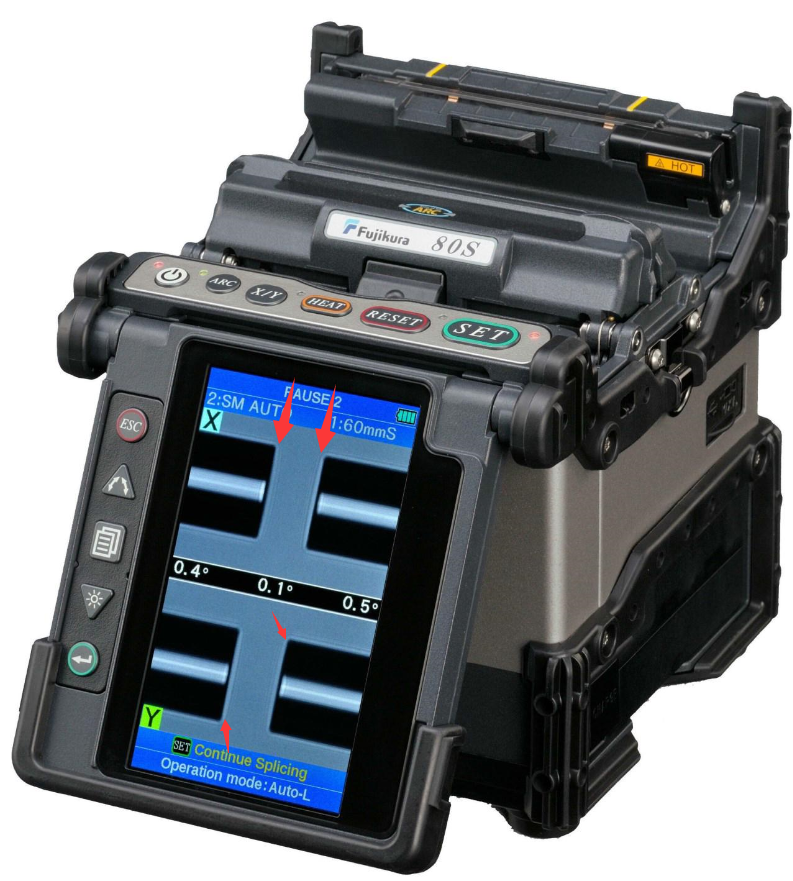

底下是用切割刀+融接機的實作

關於光功率強度的問題

如果從設備所能忍受的最低光功率值來看的話, 不要超過硬件廠商所建議的值.
至於這個值是多少這不一定,
因為每種設備的規格都不太一樣,有的到-27dbm甚至-30dbm都能正常工作,
不過建議不要讓設備經常處於光功率臨介值運作,這可能會有很多不可控的狀況發生.
